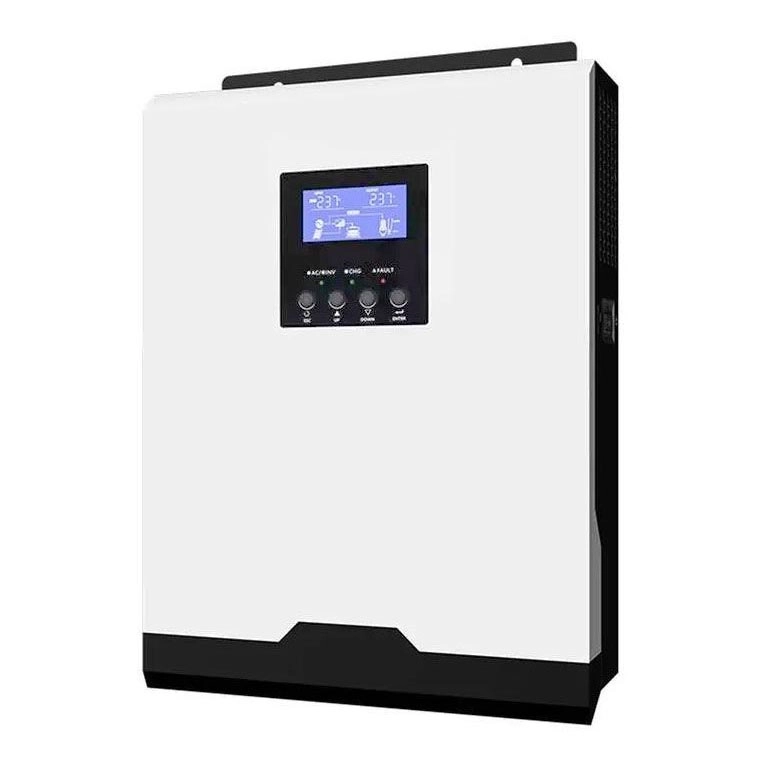

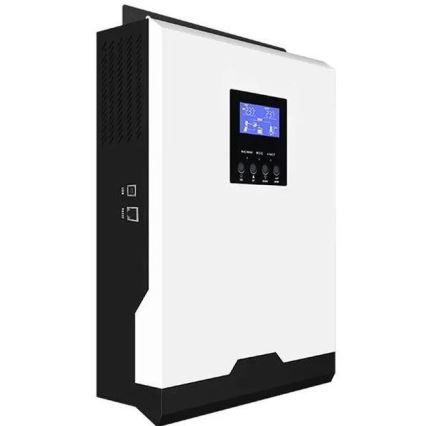

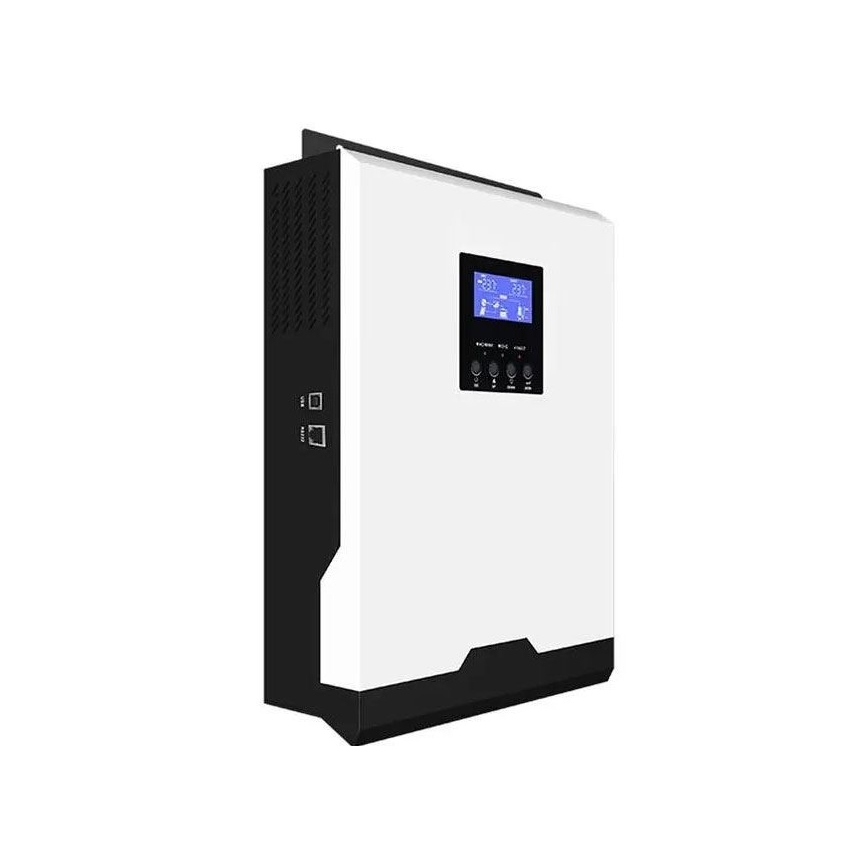

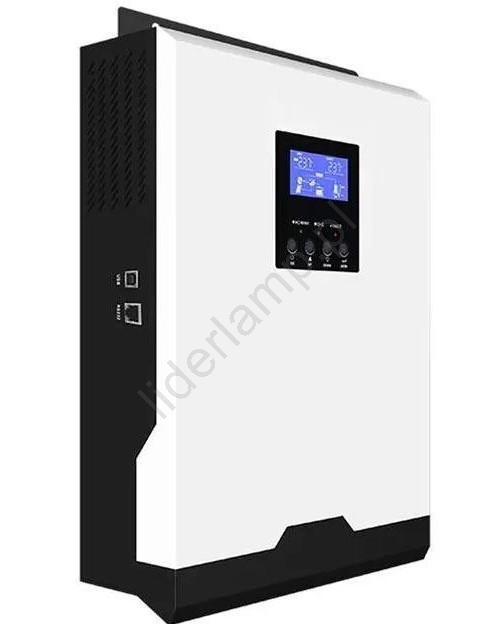

Urządzenie jest połączeniem przetwornicy czystej sinusoidy, UPS-a i regulatora PWM dla paneli solarnych.
Jest to zatem zasilacz awaryjny z podtrzymaniem z sieci publicznej lub generatora, ładowarką akumulatorów oraz regulatorem PWM dla paneli solarnych, przy czym priorytet podtrzymania można ustawić odwrotnie, tzn. priorytet sieci publicznej i podtrzymania z akumulatorów lub paneli PV.
Główne parametry urządzenia:
Napięcie systemowe 12 V.
Przetwornica z czystą falą sinusoidalną.
Prąd ładowania akumulatora podczas pracy w sieci 10 A, 20 A (wstępnie ustawiony 20 A).
Maks. prąd ładowania z paneli słonecznych: 50 A (można ograniczyć do 10,20,30 lub 40 A).
Regulowany priorytet AC lub BAT.
Kompatybilny z napięciem generatora lub sieci energetycznej, konwerter jest fazowany z wejściem AC, co pozwala na użycie trzech identycznych konwerterów z przekaźnikiem stróżującym do zasilania systemów trójfazowych.
Zabezpieczenie przed przeciążeniem, zwarciem i akumulatorem.
Automatyczny restart po przeciążeniu.
Inteligentna ładowarka akumulatorów.
Stosowane akumulatory: ołowiowe AGM, AGM GEL, z ciekłym dielektrykiem, LiFePO4.
Dla LiFePO4 konieczne jest ustawienie niezbędnych parametrów w trybie USE - tylko dla doświadczonych użytkowników.
Soft start dla stopniowego uruchamiania obciążeń.
Pobór mocy w trybie stand-by 10W.
Dla paneli słonecznych o napięciu roboczym 15-18 V i maks. napięciu bez obciążenia 55 V.
Maks. moc użytkowa paneli PV: 600 W (Imp=50 A maks, napięcie systemowe 12 V).
Zalecenia:
Maks. ilość paneli w układzie równoległym = 4 szt.
W sumie nie mogą mieć więcej niż 50 A Imp, przy Vpm=18 V mogą mieć moc do 900 W.
Można zastosować mocniejsze panele, ale tylko z zewnętrznym regulatorem MPPT, który będzie bezpośrednio ładował akumulator.
Wejście solarne PWM może wtedy pozostać odłączone.
Uwaga: Wartości pokazywane na wyświetlaczu są tylko orientacyjne i mają znaczenie tylko wtedy, gdy obciążenie jest podłączone.
Podczas instalacji wymagana jest aktualizacja oprogramowania sprzętowego.
Przypominamy, że montaż i demontaż paneli słonecznych i akcesoriów solarnych musi być przeprowadzany przez wykwalifikowaną osobę.
